★安裝簡單、使用方便，互換能力強。
★高品質傳感器的靈敏度高，響應速度快，準確反映情流動或靜態液面的細微變化，測量準確度高。
★具備本安防爆和隔離防爆能力，可應用于各種危險場所。
★備有防阻塞設計，可實現對糊狀介質液位的測量。
★100%等分刻度、LED、LCD三種指示表頭，現場讀十分方便。
★4-20mA DC二線制信號傳送，抗干擾能力強，傳輸距離遠。
★精細獨特的零點、滿程、非線性補償，保證儀表使用條件范圍內的精度，長期穩定性好。
★壓力傳感器直接感測被測液位壓力，不手介質起泡、沉積的影響。
★使用被測介質廣泛，可測油、水及316不銹鋼兼容的糊狀物，具有一定的防腐能力。
物理性能
★結構材料：隔離膜片：316不銹鋼膜片
傳感器外殼：1Gr18Ni9Ti
★電纜：φ8聚 乙烯六芯空心電纜（防腐蝕型為聚四氟乙烯電纜）
★中繼箱： 97X84X147環氧樹脂噴涂

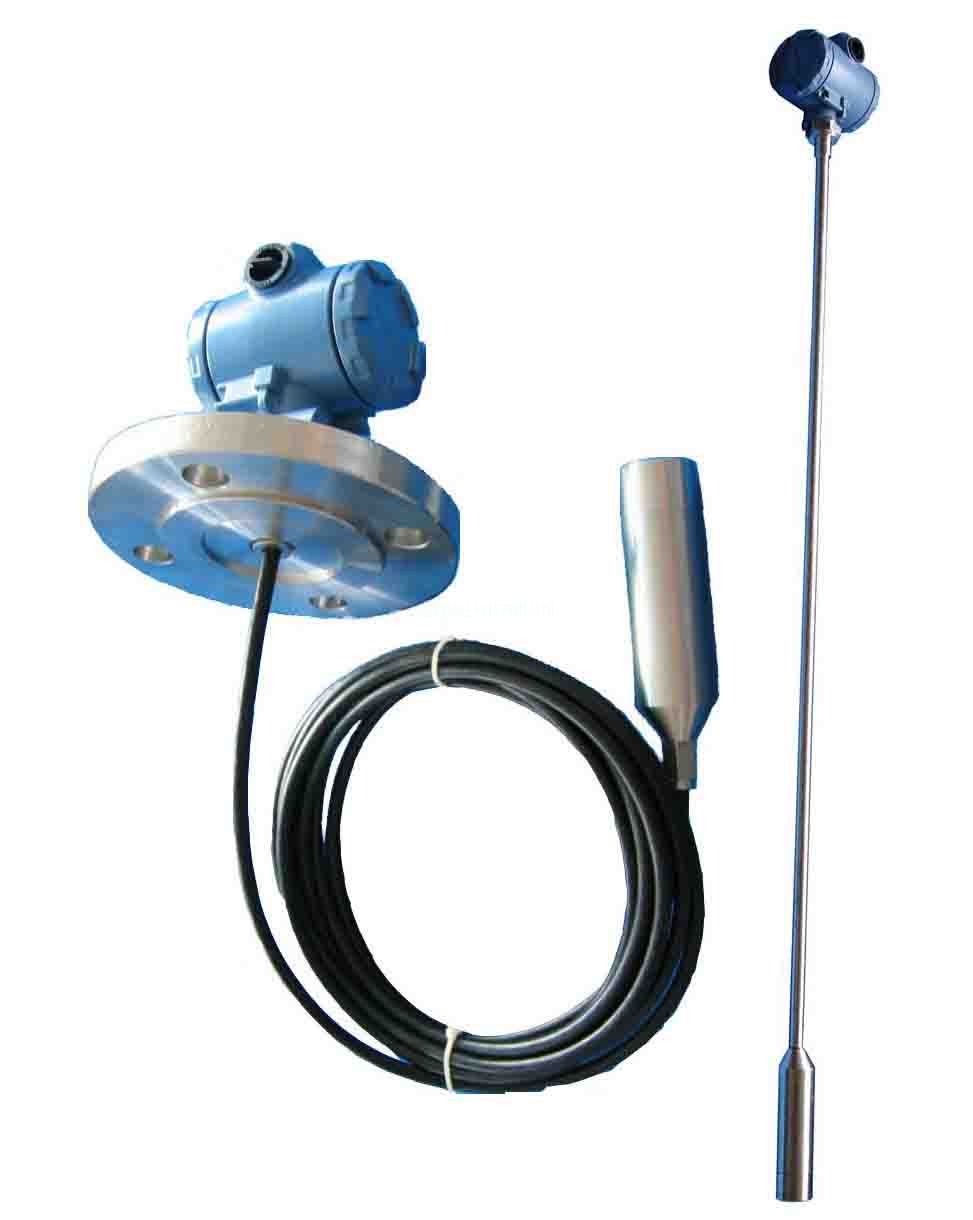

★過程連接：
投入式：直角支架孔距50×50mm ，孔徑φ5mm。
直桿式：無螺紋或螺紋自選。
螺紋式：M27×2 M20×1.5或螺紋自選
法蘭式：DN25或用戶自選。
防腐式：直角支架孔距50×50mm, 孔徑φ5mm
主要技術指標：
| 精度 | 0.25%F.S 0.5%F.S |
| 測量范圍 | 0～1～150（m） |
| 存貯溫度 | -40℃～100℃ |
| 使用溫度 | 0℃～70℃ |
| 溫度影響 | ＜0.02%/℃ |
| 濕度 | ≤95%RH |
| 現場顯示 | 0～100%等分刻度 31/2 LED 31/2 LCD |
| 負載能力 | ≤750Ω |
| 導氣電纜材料 | ￠8聚四氟乙烯 ￠8聚氯乙烯 |
| 輸出 | 二線制4～20mA DC |
| 適用介質 | 與316不銹鋼兼容的液體及半糊狀 |
| 零點溫度系數 | 小于0.02%/℃ |
| 滿程溫度系數 | 小于0.02%/℃ |
儀表選型
| 企標 | 分割線 | 型號 | 分割線 | 型式 | 量程 | 精度 | 探頭 | 防爆 方式 |
結構 | 顯示 方式 |
說明 |
| OW | 企標 | ||||||||||
| － | 無定義 | ||||||||||
| BUY | 液位變送器 | ||||||||||
| － | 無定義 | ||||||||||
| 不標 | 4~20mA | ||||||||||
| H | 5 | HART協議 | |||||||||
| 1 | 0~1m | 6 | 0~35m | ||||||||
| 2 | 0~5m | 7 | 0~70m | ||||||||
| 3 | 0~10m | 0~100m | |||||||||
| 4 | 0~20m | 8 | 0~150m | ||||||||
| B | 0.25%F·S | C | 0.5%F·S | ||||||||
| 1 | 節流型 | 2 | 防阻塞型 | ||||||||
| N | 普通不防爆 | ||||||||||
| I | 本安防爆 | ||||||||||
| E | 隔離防爆 | ||||||||||
| 1 | 投入式 | ||||||||||
| 2 | 直桿式 | ||||||||||
| 3 | 螺紋式 | ||||||||||
| 4 | 法蘭式 | ||||||||||
| 5 | 防腐式 | ||||||||||
| 不標 | 無顯示 | ||||||||||
| M1 | 0~100%等分刻度 | ||||||||||
| M2 | 3 1/2LED | ||||||||||
| M3 | 3 1/2LCD | ||||||||||
| OW | － | BUY | － | H | 3 | C | 2 | N | 3 | M1 | 完整選型 |
