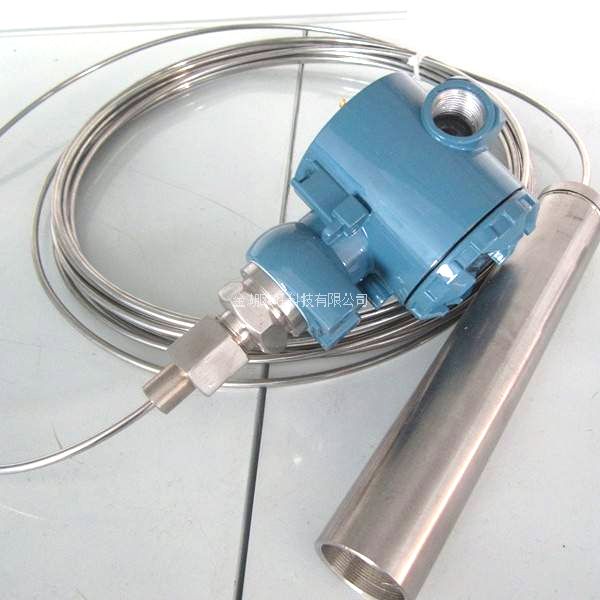

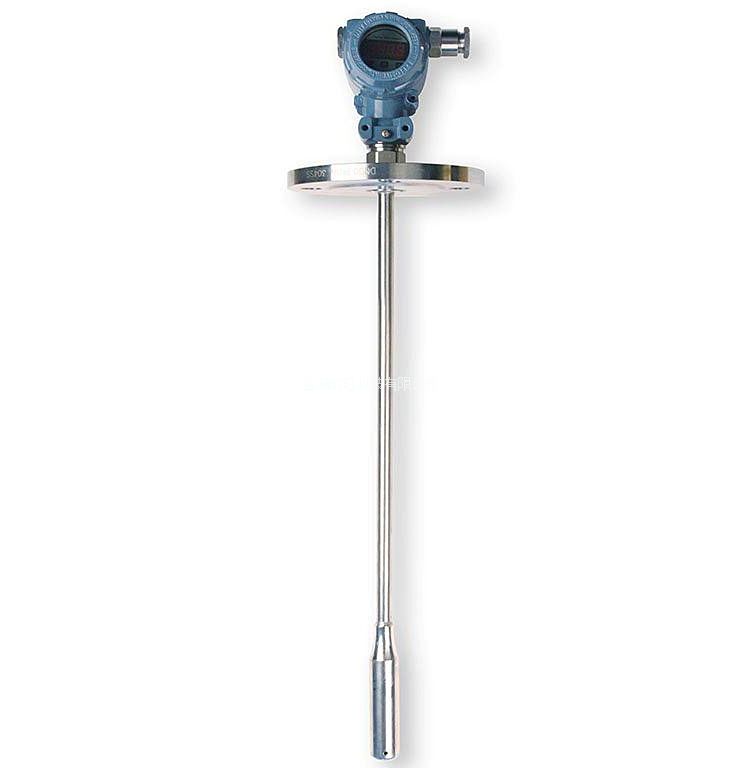

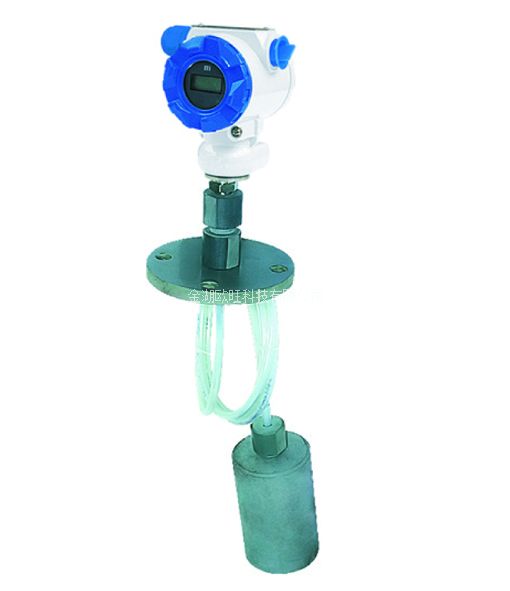

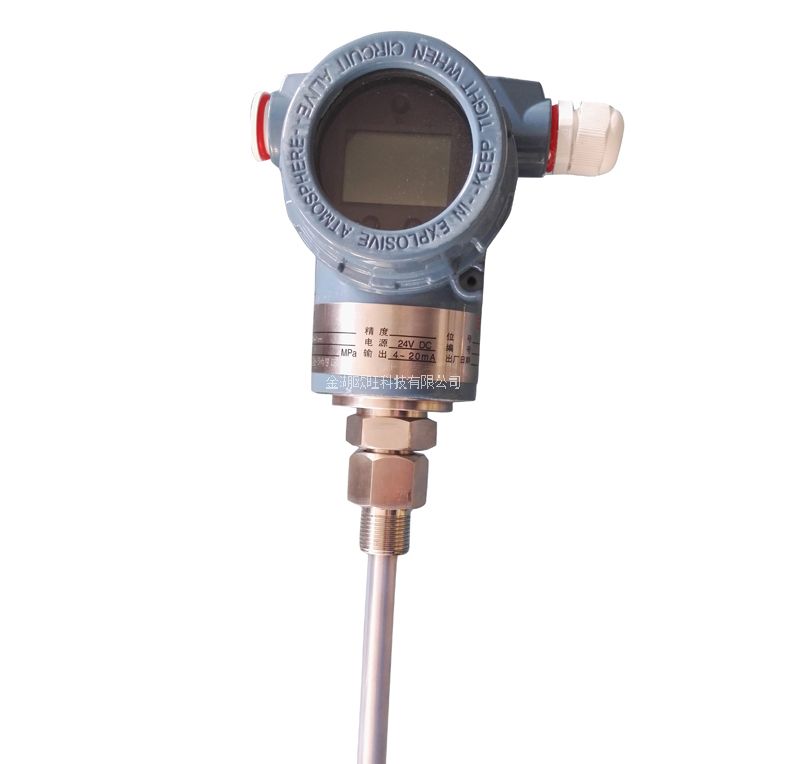

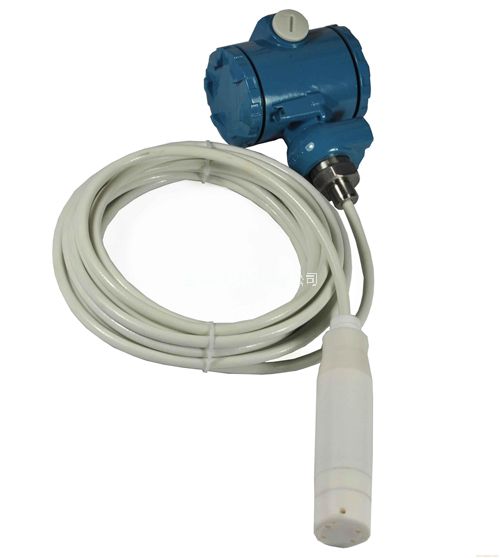

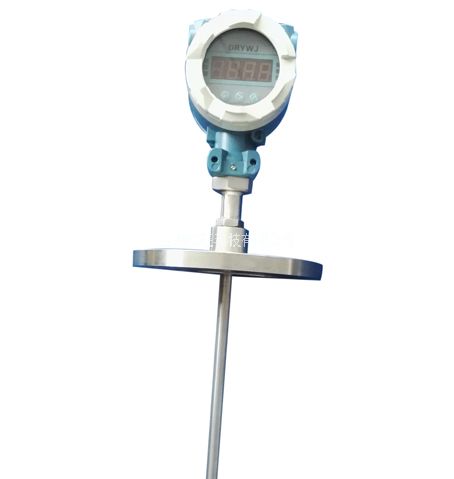

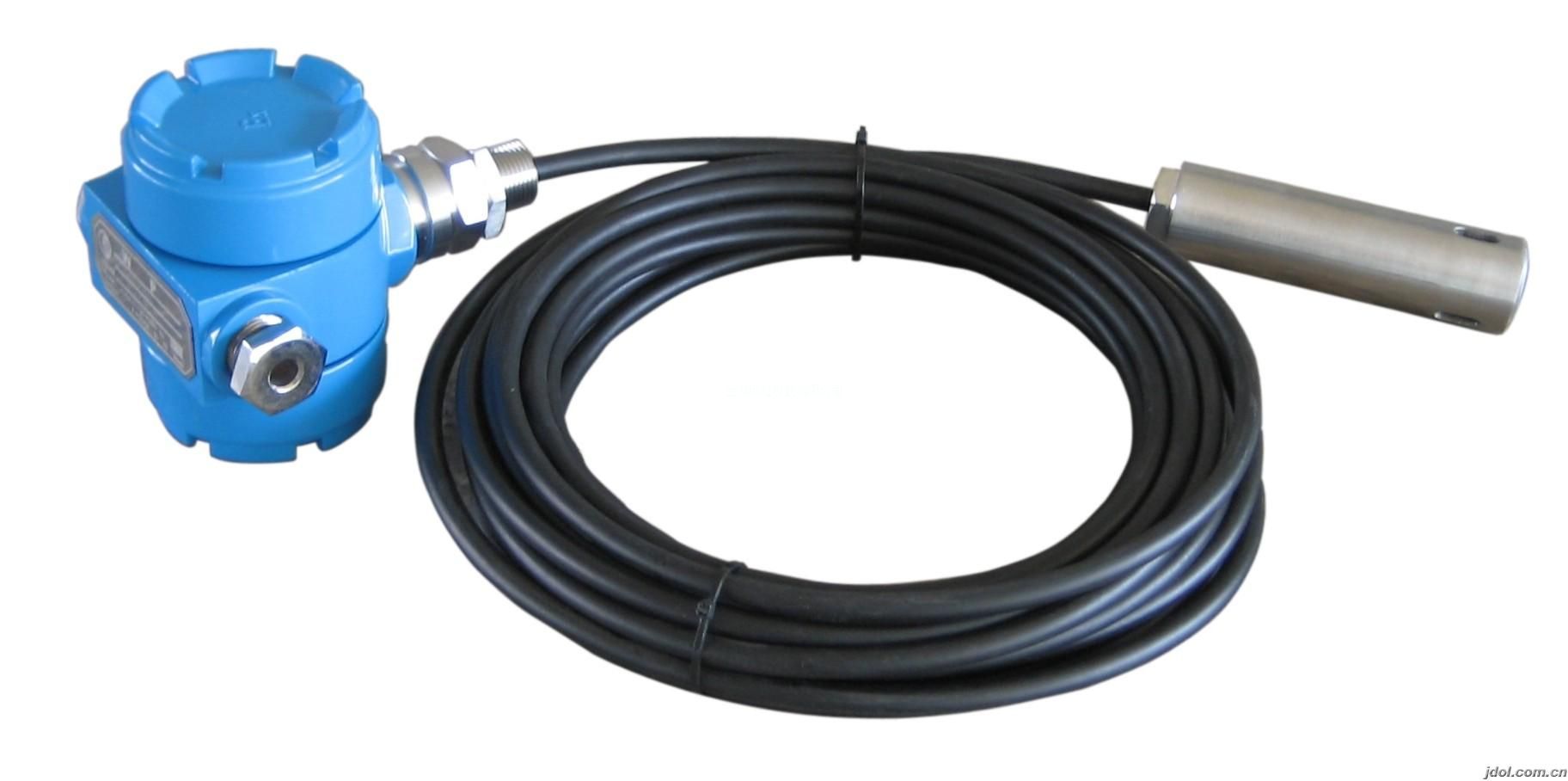

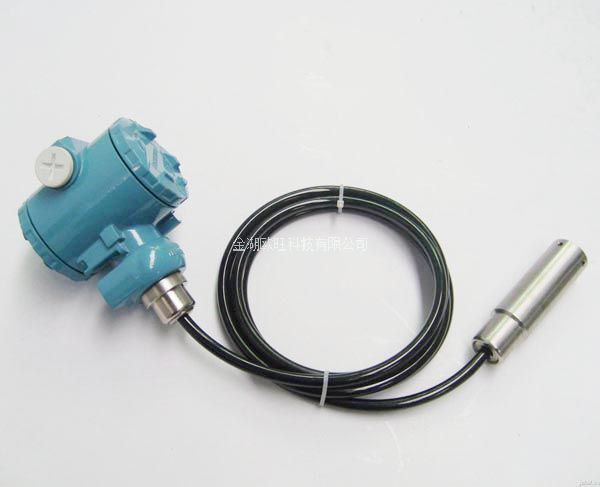

OW-UCB510靜壓式液位變送器利用高性能陶瓷電容或阻壓式壓力傳感器與專用集成芯片可靠結合，對液位進行連續測量，現場顯式壓力傳感器與專用集成芯片可靠結合，對液位進行連續測量，現場顯示，標準4～20mA輸出，產品有普通型、防腐型、防爆型。廣泛用于電站、石油、化工、冶金、醫療及水處理等開口容器液位的測量控制方面。
主要特點
◇產品規格齊，可選范圍寬
◇二線制輸出，接線簡單方便
◇可靠性好，維護方便
工作原理
以水為例：當水位為h時，傳感器測量端接受到的壓力P為
           P=ρgh+P1
           ρ 被測介質的密度
           g  重力加速度
h  被測介質液位高
 P1  大氣壓力
       當傳感器負壓端與大氣連通時，則傳感器實際接收的壓力為
               P=ρgh+P1－P1
       此壓力信號經壓電轉換、放大、校正及補償后，即可輸出與液位高度h成正比的4～20mA標準信號
基本技術參數
◇量   程  0～3m 硬質管式
        0～100m 投入式
◇輸出信號  4～20mA
◇@大負載  500Ω
◇顯示方式  4位液晶顯示/數碼管顯示
◇分辨率    1mm
◇精度（滿量程） ±0.25%、±0.5%
◇環境溫度  －40～+70℃
◇介質溫度  －20～+85℃硬質管式
       －10～+70℃投入式
◇工作電壓  24VDC
◇功   耗  ＜2.0W
◇防護等級  IP65
◇防爆等級  ibⅡCT5/dⅡBT4
◇安裝方式  螺紋/法蘭
型號構成


導壓管

安裝方式

表頭顯示

傳感器形式

傳感器防腐

防爆形式

表頭形式

其它

UCB-

1

電纜式

A

頂裝法蘭

0

無

E

相對壓

W

316

0

普通型

P

普通型

□-

液位量程L(m)

2

硬質剛管

B

頂部螺紋

2

數字顯示

C

絕對壓

F

陶瓷

5

iaIICT4

Z

智能型

□-

電纜或硬質管長度

F

支架安裝

6

dIICT4

□-

介質密度

外形
◇ 產品的安裝尺寸即從安裝端面（螺紋或法蘭端面）到傳感器底端的長度，保證導壓管自由的安裝在容器中，如果容器垂直長度不夠，可采取接管形式，提高裝位置。務必保證導壓管垂直自由的安裝在容器中，特別是電纜式導壓管不能壓扁現象，保證傳感器負壓端與大氣相通。

◇ 當被測介質流動性或波動性較大時，可采用固定重錘或加護筒的形式，消除介質波動對測量帶來的影響
