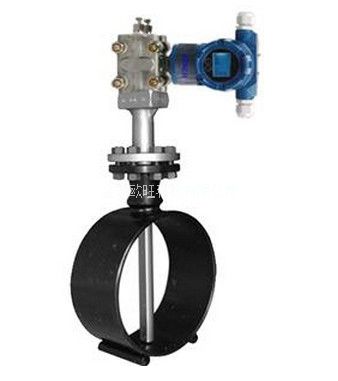

OW-W型威力巴流量傳感器是在皮托管測速原理的基礎上，采用了先進空氣動力學原理，加以風洞試驗技術研制的高精度的計量儀表。它是一個差壓式、速率平均式流量傳感器。其通過傳感器在流體中的平均總壓與靜壓差來表示流量，多數用于測量液體、氣體和蒸汽的流量。
   一、HL-W型威力巴流量計的特點：
（1）：依據空氣動力學原理所設計的測量型面，經過特殊的技術處理可以使得產生的流體牽引力和渦街脫落力很小。
（2）：取在側面的靜壓孔，產生的靜壓位于流體與傳感器分離點之前，是一種穩定的非脈動差壓信號。
（3）：結構上沒有可移動部件，既保證了傳感器壽命，又保證了長期的穩定性。
（4）：精度高（±0.5～1.0%F.S）、重復性好（±1.0%）。
（5）：HL-W型威力巴流量計靜取壓口取在傳感器兩側后，對介質中易物及臟垢極不敏感。
（6）：HL-W型威力巴流量基本上不需要維護，安裝簡單，價格低廉。計
（7）：為了方便客戶使用，我公司的HL-W型威力巴流量計有一體與分體結構。
（8）：智能一體HL-W型威力巴流量計，采用了先進的電路設計、功能大、功耗低以及大屏幕液晶顯示流量信息，內部先進存貯器保證數據安全。
（9）：一體化HL-W型威力巴流量計系統，可以使用電池供電與外24VDC供電，輸出4～20mA，脈沖信號，含有Hart協議。

 二、OW-W型威力巴流量計主要技術指標

適用通徑	25-6000mm
測量精度	±0.5～1.0%F.S
重復精度	±1.0%
適用溫度	-100～500℃，特殊可達到800℃
適用壓力	0～25MPa，特殊可達到40MPa
測量上限	根據工藝要求及探頭強度而定
測量下限	取決于測量@小差壓要求 氣體，@小差壓0.025KPa，流速4.5m/s 液體，@小差壓0.260KPa，流速0.6m/s 蒸汽，@小差壓0.400KPa，流速9.7m/s
量程比	在保證精度的前提下，量程比10:1
適用介質	滿管，單項的氣體，蒸汽和粘度不大于10厘泊的液體
直管段要求	通常情況下前7D,后3D


威力巴流量傳感器選型表

OW-W
公稱通徑	-XXX	150表示DN150
結構形式		Z	智能一體化
		L	分體式
測量介質			1	液體
			2	氣體
			3	蒸汽
本體形式				S	管道式SO（帶頸平焊法蘭連接方式）
				W	管道式WN（帶頸對焊法蘭連接方式）
				F	法蘭取壓式
				B	直接焊接式
				J	保溫夾套式
				A	防腐式
				P	方管錐形
				H	管道對夾式
管道靜壓					A	0～0.6MPa
					B	0～1.0MPa
					C	0～1.6MPa
					D	0～2.5MPa
					E	0～4.0MPa
					F	0～6.3MPa
					G	0～10MPa
					H	0～16MPa
					I	0～25MPa
					J	0～40MPa
補償方式						0	無補償
						P	單壓力補償
						T	單溫度補償
						Q	壓力、溫度雙補償
一體化信號輸出						0	無信號輸出
						1	4～20mA
						2	脈沖信號
						3	Hart
一體化供電方式							0	內部電池供電
							1	電池與24VDC雙選擇供電
							2	外24VDC供電


需提供管道內外徑,管道材質。需配差壓變送器,智能流量計算儀,蒸氣測量配冷凝器。連接方式:整體焊接、法蘭、螺紋。
